Co to jest norma PN-HD 308 S2:2007?
Norma PN-HD 308 S2:2007 odgrywa kluczową rolę w Polsce, ponieważ dotyczy identyfikacji żył w kablach i przewodach elektrycznych za pomocą kolorowych oznaczeń. Dokument ten precyzuje zasady kodowania kolorystycznego przewodów, co jest niezwykle istotne dla bezpieczeństwa oraz ułatwienia rozpoznawania funkcji poszczególnych żył.
Na podstawie tej normy, różnym przewodom w instalacjach elektrycznych przypisane są konkretne kolory, co obejmuje również:
- przewody fazowe w systemach trójfazowych,
- przewody neutralne,
- przewody ochronne.
Ustandaryzowane oznaczenia znacząco upraszczają pracę elektryków, a także pomagają uniknąć błędów podczas montażu i eksploatacji instalacji. Dzięki tej normie, branża zyskuje jasne wytyczne dotyczące identyfikacji przewodów, co przyczynia się do prawidłowego funkcjonowania instalacji elektrycznych oraz zapewnia ich bezpieczeństwo.
Jakie są zasady kodowania kolorystycznego przewodów?
Zasady dotyczące kolorowego kodowania przewodów odgrywają kluczową rolę w zapewnieniu bezpieczeństwa w instalacjach elektrycznych. Odpowiednio dobrane kolory ułatwiają ich identyfikację, co ma istotne znaczenie zarówno podczas montażu, jak i w trakcie prac konserwacyjnych.
Zgodnie z normami IEC 60446, przewód w kolorze:
- niebieskim oznacza przewód neutralny (N),
- żółto-zielonym reprezentuje przewód ochronny (PE),
- brązowym wskazuje pierwszą fazę L1,
- czarnym to druga faza L2,
- szarym odnosi się do trzeciej fazy L3.
Dzięki systematycznemu kodowaniu kolorów ryzyko popełnienia błędów znacząco się zmniejsza, co jest szczególnie istotne podczas montażu oraz przyszłych prac konserwacyjnych. Ważne jest, aby przestrzegać tych oznaczeń zgodnie z obowiązującymi normami, co zapewnia nie tylko dodatkowe bezpieczeństwo, ale również właściwe funkcjonowanie całego systemu elektrotechnicznego.
Jakie są kolory przewodów elektrycznych wg normy?
Przewody elektryczne, zgodnie z normami PN-HD 308 S2:2007 oraz IEC 60446, charakteryzują się określonymi kolorami, które są niezbędne dla identyfikacji oraz bezpieczeństwa w instalacjach elektrycznych. Oto krótki przegląd tych kolorów:
- Przewód fazowy L, który może mieć barwę brązową lub czarną, jest wykorzystywany w obwodach prądu przemiennego. W instalacjach trójfazowych oznaczenia są następujące:
- L1 (brązowy) to pierwsza faza,
- L2 (czarny) to druga faza,
- L3 (szary) to trzecia faza.
- Przewód neutralny N, mający kolor niebieski, odpowiada za powrót prądu w obwodach elektrycznych.
- Przewód ochronny PE, ma żółto-zielony kolor, który stanowi kluczowe zabezpieczenie przed porażeniem elektrycznym.
Użycie ustalonych kolorów znacząco ułatwia rozpoznawanie funkcji żył, co w konsekwencji przekłada się na większe bezpieczeństwo w trakcie użytkowania instalacji elektrycznych. Warto jednak pamiętać, że w starszych systemach kolorystyka może się różnić. Takie informacje nabierają szczególnego znaczenia przy modernizacjach i naprawach. Dlatego przestrzeganie tych norm jest istotne, aby ograniczyć ryzyko popełnienia błędów podczas podłączania przewodów.
Jakie kolory mają przewody fazowe L1, L2, L3?
W instalacjach trójfazowych kolory przewodów fazowych L1, L2 i L3 są ustalone według normy PN-HD 308 S2:2007. Kolory przewodów to:
- L1 – brązowy,
- L2 – czarny,
- L3 – szary.
Te kolorowe oznaczenia znacznie ułatwiają identyfikację poszczególnych faz, co jest niezwykle pomocne podczas montażu i serwisowania urządzeń trójfazowych. Dodatkowo, przyjęcie tych standardowych kolorów zmniejsza ryzyko błędów w trakcie instalacji. Jest to niezwykle istotne dla bezpieczeństwa całego układu elektrycznego. Dzięki jasnym oznaczeniom faz prace elektryków stają się prostsze, co przekłada się na większą niezawodność działania instalacji.
Jakie są kolory przewodów fazowych w instalacji trójfazowej?
Kolory przewodów fazowych w instalacjach trójfazowych odgrywają istotną rolę w prawidłowym działaniu systemów elektrycznych. Zgodnie z normą PN-HD 308 S2:2007, poszczególne fazy mają przypisane następujące kolory:
- brązowy dla L1,
- czarny dla L2,
- szary dla L3.
Takie oznaczenie umożliwia szybkie zidentyfikowanie faz, co jest nieocenione podczas montażu, konserwacji czy diagnozowania usterek. Używanie ustalonych kolorów znacząco redukuje ryzyko popełnienia błędów, które mogą prowadzić do awarii urządzeń. Co więcej, zwiększa to również poziom bezpieczeństwa w użytkowaniu. Warto zaznaczyć, że te zasady są powszechnie stosowane w wielu krajach, co sprzyja spójności w międzynarodowych projektach elektrotechnicznych. W efekcie, elektrycy mogą pracować bardziej wydajnie, szczególnie w obiektach, gdzie stosowane są różnorodne rozwiązania technologiczne.
Co oznaczają kolory brązowy, czarny, szary w kontekście przewodów?
Kolory takie jak brązowy, czarny i szary odgrywają kluczową rolę w identyfikacji przewodów fazowych w trójfazowych instalacjach elektrycznych. Zgodnie z normą PN-HD 308 S2:2007:
- brązowy kolor oznacza fazę L1,
- czarny wskazuje na fazę L2,
- szary reprezentuje fazę L3.
Te oznaczenia ułatwiają rozpoznawanie poszczególnych faz, co jest niezwykle istotne zarówno podczas montażu, jak i późniejszej konserwacji systemów elektrycznych. Prawidłowe podłączenie przewodów L1, L2 i L3 ma bezpośredni wpływ na bezpieczeństwo całej instalacji. Dzięki standaryzacji kolorów, elektrycy mogą szybko i precyzyjnie przyporządkować przewody do odpowiednich faz, co znacznie zmniejsza ryzyko wystąpienia poważnych awarii oraz zagrożeń dla zdrowia. Właśnie dlatego przestrzeganie tych zasad jest absolutnie kluczowe dla bezpieczeństwa przy pracy z instalacjami elektrycznymi.
Jakie kolory przewodów oznaczają żyłę neutralną i ochronną?
W instalacjach elektrycznych żyła neutralna wyróżnia się niebieskim kolorem, zgodnym z normami PN-HD 308 S2:2007 oraz IEC 60446. Przewód neutralny (N) ma kluczowe znaczenie, ponieważ odpowiada za powrót prądu. Z kolei przewód ochronny, nazywany przewodem uziemiającym (PE), charakteryzuje się żółto-zielonym odcieniem. Jego głównym celem jest zapewnienie bezpieczeństwa użytkownikom, chroniąc ich przed niebezpieczeństwem porażenia elektrycznego.
W systemie TN-S przewód ochronny funkcjonuje jako uziemienie, natomiast w układzie TN-C pełni rolę przewodu PEN. Umiejętność prawidłowego rozpoznawania tych kolorów jest niezwykle istotna zarówno w trakcie montażu, jak i w późniejszym użytkowaniu instalacji elektrycznych. Ujednolicone barwy przewodów wspierają ich identyfikację, co znacząco obniża ryzyko pomyłek. Aspekt ten jest szczególnie istotny dla bezpieczeństwa oraz sprawności pracy systemu elektrycznego.
Jakie funkcje pełnią różne żyły w przewodach elektrycznych?
W systemach elektrycznych wyróżniamy trzy podstawowe rodzaje przewodów:
- przewód fazowy (L) – odpowiada za przewodzenie prądu roboczego w instalacjach prądu zmiennego,
- przewód neutralny (N) – zazwyczaj w odcieniu niebieskim, umożliwia powrót prądu do źródła zasilania,
- przewód ochronny (PE) – oznaczany kolorową kombinacją żółto-zieloną, odprowadza prąd upływowy do ziemi.
W przypadku obwodów trójfazowych spotykamy trzy przewody fazowe: L1, L2 oraz L3, z których każdy ma swój charakterystyczny kolor: brązowy dla L1, czarny dla L2 i szary dla L3. Jego głównym zadaniem jest odprowadzanie prądu upływowego do ziemi, co znacząco zwiększa bezpieczeństwo użytkowników i chroni ich przed porażeniem elektrycznym. Aby zagwarantować bezpieczeństwo instalacji elektrycznych, niezwykle istotne jest prawidłowe użycie oraz identyfikacja tych przewodów. Odpowiednie podłączenia wpływają na sprawność całego systemu elektrycznego, a nawet niewielkie błędy mogą prowadzić do poważnych problemów. Właśnie dlatego tak istotne jest przestrzeganie norm i zasad dotyczących ich zastosowania.
Dlaczego znaczenie kolejności faz jest istotne?
Kolejność faz w instalacjach trójfazowych odgrywa kluczową rolę, wpływając na kierunek obrotów silników elektrycznych oraz prawidłowe funkcjonowanie podłączonych urządzeń. Niewłaściwe ustawienie faz może prowadzić do poważnych problemów, w tym uszkodzenia sprzętu.
Na przykład, zmiana kolejności faz może spowodować, że silnik zacznie obracać się w przeciwnym kierunku, co może prowadzić do jego uszkodzenia. Aby zminimalizować ryzyko takich sytuacji, warto inwestować w wskaźniki kolejności faz. Te przydatne urządzenia monitorują poprawność układu faz i automatycznie odcinają zasilanie w przypadku wykrycia błędów.
Dzięki tej technologii zyskujemy pewność, że urządzenia pracują zgodnie z wymaganiami, co znacznie redukuje ryzyko awarii w systemach elektrycznych. Dbanie o prawidłową kolejność faz nie tylko optymalizuje zarządzanie obciążeniem, ale również pozwala na lepsze wykorzystanie energii.
Odpowiednie połączenie przewodów L1, L2 i L3 według norm zwiększa zarówno efektywność, jak i bezpieczeństwo instalacji elektroenergetycznych, co przyczynia się do mniejszego ryzyka awarii oraz ochrony użytkowników.

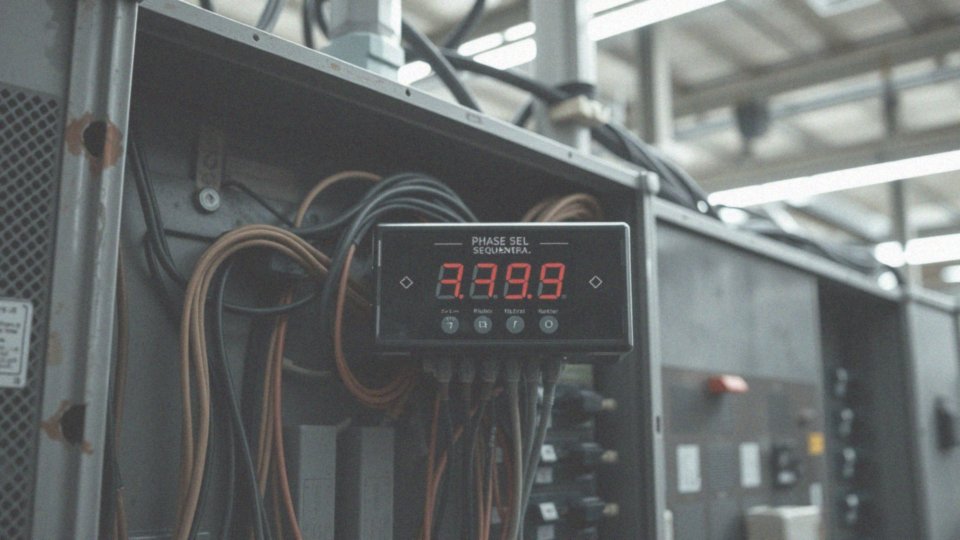

Jak zmiana kolejności faz wpływa na instalacje elektryczne?
Zmiana kolejności faz w systemach elektrycznych, szczególnie w układach trójfazowych, ma ogromne znaczenie. Niezbyt prawidłowe ustawienie tych faz może prowadzić do poważnych trudności, w tym:
- zmiany kierunku obrotów silników elektrycznych,
- narażenia silnika oraz innych mechanizmów na uszkodzenia,
- wyłączenia ochrony oraz uszkodzenia sprzętu.
Dobrą wiadomością jest to, że istnieją zaawansowane systemy monitorujące, które kontrolują kolejność faz. Takie rozwiązania automatycznie przerywają zasilanie, gdy tylko zauważą jakiekolwiek nieprawidłowości, co skutecznie zabezpiecza instalację przed uszkodzeniami oraz poprawia bezpieczeństwo użytkowników. Odpowiednia konfiguracja faz sprzyja również:
- skutecznemu zarządzaniu obciążeniem,
- efektywnemu wykorzystaniu energii.
Właściwe ustawienie faz nie tylko chroni sprzęt, ale także minimalizuje ryzyko awarii i niespodziewanych incydentów, co znacznie podnosi komfort użytkowania.
